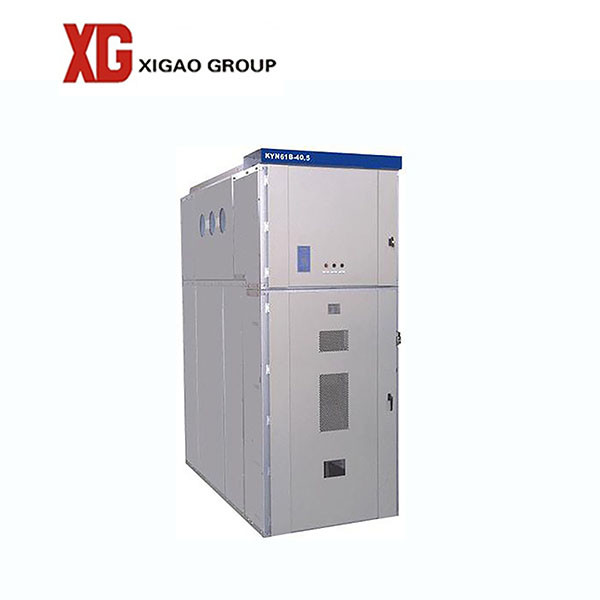

KYN61 33kv 40.5KV এসি মেটাল ক্লেড গ্যাস ইনসুলেটেড সুইচগিয়ার

বেসিক ইনফরমেশন
উৎপত্তি স্থল: জিয়ান, চীন
পরিচিতিমুলক নাম: XG
সাক্ষ্যদান: ISO,CCC
মডেল নম্বার: কেএনওয়াই
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
প্যাকেজিং বিবরণ: কাঠের ক্ষেত্রে
ডেলিভারি সময়: 3-7 দিন
পরিশোধের শর্ত: এল / সি, ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 500 সেট
বিস্তারিত তথ্য
আবেদন: গৃহমধ্যস্থ স্ট্যান্ডার্ড: আইইসি/জিবি
ফাংশন: অন-অফ, নিয়ন্ত্রণ বা সুরক্ষা ইনস্টলেশন অবস্থান: পাওয়ার ট্রান্সফরমার সাবস্টেশন
ওয়ারেন্টি: 1 ২ মাস ই এম: হ্যাঁ
প্যাকেজ: কাঠের কেস বা কাস্টমাইজড রপ্তানি করা হচ্ছে MOQ: 1 সেট
রেটেড ভোল্টেজ: 40.5kv রেট করা বর্তমান: 200A-3150A
লক্ষণীয় করা:

কেওয়াইএন 61 গ্যাস অন্তরক সুইচগিয়ার

,

40.5 কেভি গ্যাস অন্তরক সুইচগার

,

33 কেভি গ্যাস উত্তাপিত সুইচগিয়ার


পণ্যের বর্ণনা

1. KYN61 টাইপ 40.5KV ac ধাতু-পরিহিত গ্যাস উত্তাপযুক্ত সুইচগিয়ার 33kv



মাঝারি ভোল্টেজ মেটাল-ক্লাড সুইচগিয়ার প্যানেল -24 টাইপ সুইচ ক্যাবিনেট তিন ফেজ AC50Hz, রেট ভোল্টেজ 24KV ইনডোর পাওয়ার ডিস্ট্রিবিউশন সরঞ্জাম।পাওয়ার প্ল্যান্ট, সাবস্টেশন, শিল্প ও খনির উদ্যোগগুলি নিয়ন্ত্রণ, সুরক্ষা এবং নিরীক্ষণ, সার্কিট, ect-এর জন্য বৈদ্যুতিক শক্তির বিতরণকে গ্রহণ করার জন্য। ঘনঘন অপারেশনের স্থান নিয়ন্ত্রণ করতেও ব্যবহার করা যেতে পারে।

KYN61 33kv 40.5KV এসি মেটাল ক্লেড গ্যাস ইনসুলেটেড সুইচগিয়ার 0



2. গঠন বিবরণ:



ধাতু-পরিহিত সুইচগিয়ার প্যানেলটি GB3906 এবং IE 298 অনুযায়ী ডিজাইন করা অনুরোধ করা হয়েছে। পুরো সুইচগিয়ারটি ক্যাবিনেট এবং খুচরা যন্ত্রাংশ (ট্রলি) দুটি উপাদান থেকে বের করা যেতে পারে, ক্যাবিনেটের কাঠামো অ্যালুমিনিয়াম জমা করা জাইন প্লেট বা গ্যালভানাইজড প্লেট বোল্ট করা ধাতব সংমিশ্রণে তৈরি। সার্কিট ব্রেক রুম, প্রধান বাসবার রুম ক্যাবল রুম এবং রিলে কন্ট্রোল রুম এবং সমস্ত ধাতব নির্মাণ গ্রাউন্ডেড ছিল, প্রধান সার্কিট সিস্টেমের প্রতিটি কম-পার্টমেন্টে পৃথক চাপ রিলিজ চ্যানেল রয়েছে, তারের বগিতে সেট করা যেতে পারে 40*6 মিমি গ্রাউন্ড বাসবার।



3. প্রধান বৈশিষ্ট্য:



  • অপব্যবহার রোধে সহজ এবং কার্যকর 'ফাইভ অ্যান্টি'লকআউট
  • VS1.VD4,3AH ভ্যাকুয়াম কন্টাক্টর ইত্যাদি দিয়ে সজ্জিত করা যেতে পারে
  • ভোল্টেজ ট্রান্সফরমার হ্যানকার্ট, আইসোলেশন হ্যান্ডকার্ট, ফিউজ, ect, ব্যবহৃত, একই ব্যবহার বিনিময়যোগ্য ব্যবহার করে সজ্জিত করা যেতে পারে।
  • সুইচ ক্যাবিনেট প্রাচীর মাউন্ট করা যেতে পারে, সামনে ক্যাবিনেট রক্ষণাবেক্ষণ, মেঝে স্থান কমাতে.
  • সার্কিট ব্রেকার কম্পার্টমেন্ট এবং ক্যাবল কম্পার্টমেন্ট হিটার আলাদাভাবে ইনস্টল করা যেতে পারে, ঘনীভূতকরণ এবং ক্ষয় রোধ করতে;
  • তারের পর্যাপ্ত রুম স্পেস, তারের বহুত্বের সাথে সংযুক্ত করা যেতে পারে।
  • শেল সুরক্ষা গ্রেড IP4*, বগি সুরক্ষা শ্রেণীর মধ্যে IP2*:
  • মিটারিয়াল গ্যাভানাইজড শীট অ্যালুমিনিয়াম এবং দস্তা প্লেট উত্পাদন জমা করা যেতে পারে।



4. ক্যাবিনেটের রূপরেখার মাত্রা(মিমি)(দরজা সহ নয়)



উচ্চতা প্রস্থ গভীরতা
2300 800 1800
2300 1000 1800



5. প্রযুক্তিগত তথ্য:



আইটেম ইউনিট পরামিতি
রেটেড ভোল্টেজ কেভি 12~24
রেট করা বর্তমান HZ 50
সার্কিট ব্রেকার এর রেট কারেন্ট 6302000
সুইচ ক্যাবিনেটের রেট করা বর্তমান 6302000
গতিশীল স্থিতিশীলতার রেট করা বর্তমান (4S) কেএ 16202531.54050
গতিশীল স্থিতিশীলতার রেট করা বর্তমান (শিখর) কেএ 40506380100125
রেট শর্ট সার্কিট ড্রপ আউট বর্তমান কেএ 16202531.54050
রেটেড শর্ট সার্কিট তৈরি কারেন্ট (পিক) কেএ 40506380100125
রেট নিরোধক স্তর 1মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে কেএ 24 32 42
আলোর প্রবণতা ভোল্টেজ সহ্য করে কেএ 40 60 75
সুরক্ষা ডিগ্রী IP2X শেল: IP4X, যখন বগি এবং সার্কিট ব্রেকার রুম খোলা থাকে তখন এটি IP2X হয়



KYN61 33kv 40.5KV এসি মেটাল ক্লেড গ্যাস ইনসুলেটেড সুইচগিয়ার 1



6. ডেলিভারি



KYN61 33kv 40.5KV এসি মেটাল ক্লেড গ্যাস ইনসুলেটেড সুইচগিয়ার 2



7. FAQ



1.সাধারণত আমরা এক - দুই বছরের মানের গ্যারান্টি প্রতিশ্রুতি দিই, কিছু পণ্য জীবনকালের জন্য দীর্ঘ সময় বাড়ানো হবে।

2. দরপত্র সহযোগিতার জন্য, এর মধ্যে বিস্তারিত আলোচনা করা স্বাগত জানাই।

3. কিছু টাইপ রিপোর্ট সেই অনুযায়ী প্রদান করা হয়.

4. আমাদের কারখানা উত্পাদন এবং অফিসের জন্য 250000m2 হয়।

5. আমাদের গ্রুপ কোম্পানিতে চারটি ভর্তুকি রয়েছে।তাই আমাদের পুরো গ্রুপ কোম্পানি সুইচগিয়ার, পাওয়ার ট্রান্সফরমার, লোড ব্রেক সুইচ, সংযোগ বিচ্ছিন্ন সুইচ, ভ্যাকুয়াম/এসএফ6 সার্কিট ব্রেকার, ফিউজ, সার্জ অ্যারেস্টার, সিটি পিটি, মিটারিং ইউনিট তৈরি করতে পারে।
