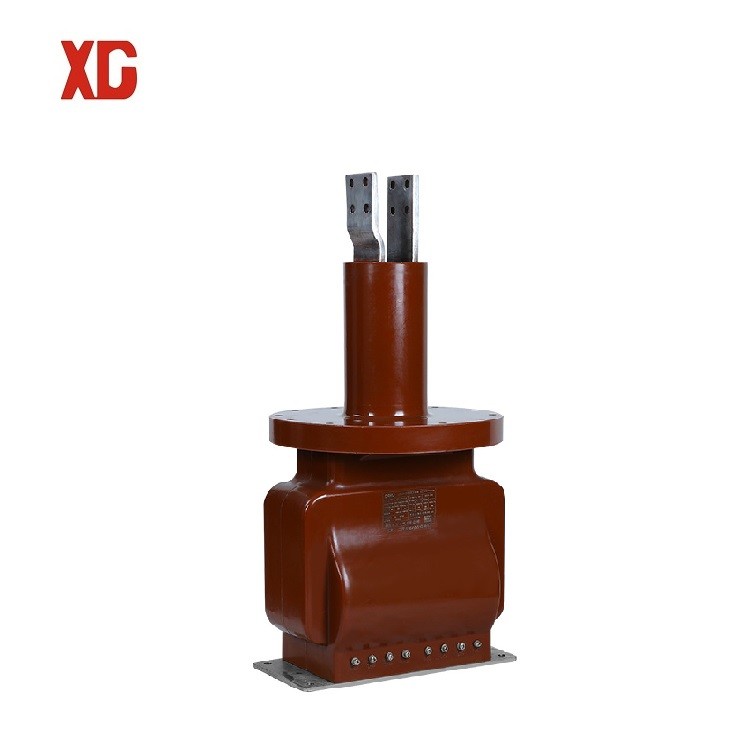

LZZBJ4-35kV ইনডোর ইপক্সি সম্পূর্ণরূপে আবদ্ধ রিলে সুরক্ষা বর্তমান ট্রান্সফরমার

উচ্চ ভোল্টেজ পাওয়ার সাপ্লাইয়ের জন্য LZZBJ4-35 ইপোক্সি রেজিন কারেন্ট ট্রান্সফরমার বর্তমান ট্রান্সফরমারটি ইপোক্সি রজন সহ একটি সম্পূর্ণ আবদ্ধ পণ্য কাস্ট, রেটেড ফ্রিকোয়েন্সি 50Hz বা 60Hz এবং রেটেড ভোল্টেজ 35KV সহ পাওয়ার সিস্টেমের জন্য উপযুক্ত, বৈদ্যুতিক শক্তি পরিমাপ এবং কারেন্ট পরিমাপের জন্য ব্যবহৃত হয়। সুরক্ষা.এই পণ্য সার্টিফিকেশন মান পূরণ করে.

2. LZZBJ4-35 বর্তমান ট্রান্সফরমারের নীতি

LZZBJ4-35 বর্তমান ট্রান্সফরমার হল epoxy রজন ঢালাই সম্পূর্ণরূপে আবদ্ধ পণ্য, পাওয়ার মিটারিং, বর্তমান পরিমাপ এবং রেটেড ফ্রিকোয়েন্সি 50Hz বা 60Hz এবং রেটেড ভোল্টেজ 35kV এবং নীচের ইনডোর পাওয়ার সিস্টেমে রিলে সুরক্ষার জন্য উপযুক্ত।পণ্যের মান হল IEC60044-1 এবং GB1208 "বর্তমান ট্রান্সফরমার"।
বর্তমান ট্রান্সফরমারটি সম্পূর্ণরূপে আবদ্ধ স্তম্ভের কাঠামো এবং এটি একটি ZW7-40.5 সুইচ বিশেষ ট্রান্সফরমার।

3. LZZBJ4-35 বর্তমান ট্রান্সফরমারের পরামিতি

1) রেটেড অন্তরণ স্তর: 40.5/95/185 কেভি;
2) রেটেড সেকেন্ডারি কারেন্ট: 5A,1A;
3) রেটেড প্রাইমারি কারেন্ট, সঠিক স্টেজ কম্বিনেশন, রেটেড আউটপুট এবং রেটেড ডাইনামিক এবং হিট স্টেবল কারেন্ট টেবিলে দেখানো হয়েছে:
4) আংশিক স্রাব স্তর GB1208 "বর্তমান ট্রান্সফরমার" মান মেনে চলে;
5) দূষণ গ্রেড: Ⅱ;
6, ব্যবহারকারীর অ-মান পণ্য অনুযায়ী কাস্টমাইজ করা যেতে পারে

4. সাধারণ দোষ

বর্তমান ট্রান্সফরমারগুলির সাধারণ ত্রুটিগুলি প্রায়শই নিম্নরূপ উত্পাদন ত্রুটিগুলির সাথে সম্পর্কিত:
1) বর্তমান ট্রান্সফরমারের নিরোধকটি খুব পুরু, কিছু নিরোধক মোড়ক আলগা, নিরোধক স্তরগুলির মধ্যে বলিরেখা রয়েছে, দুর্বল ভ্যাকুয়াম চিকিত্সার সাথে মিলিত, গর্ভধারণ সম্পূর্ণ হয় না, যার ফলে বায়ু গহ্বর হয়, যা আংশিক সৃষ্টি করা সহজ। স্রাব দোষ
2) ক্যাপাসিটর স্ক্রিনের আকার এবং বিন্যাস ডিজাইনের প্রয়োজনীয়তাগুলি পূরণ করে না, বা এমনকি কম ক্যাপাসিটর স্ক্রিন লাগায়, ক্যাপাসিটর প্লেটটি মসৃণ এবং মসৃণ নয়, এমনকি স্থানচ্যুতি বা ফ্র্যাকচারও হয় না, যাতে এর ভোল্টেজ ভাগ করে নেওয়ার বৈশিষ্ট্যগুলি ধ্বংস হয়ে যায়।অতএব, যখন স্থানীয় কঠিন নিরোধকের পৃষ্ঠ বরাবর বৈদ্যুতিক ক্ষেত্রের শক্তি একটি নির্দিষ্ট মান পৌঁছায়, তখন এটি আংশিক স্রাবের কারণ হবে।
উপরোক্ত আংশিক স্রাবের সরাসরি পরিণতি হল অন্তরক তেল ফাটল, অন্তরক স্তরগুলির মধ্যে প্রচুর পরিমাণে x মোম তৈরি হয় এবং অস্তরক ক্ষতি বৃদ্ধি পায়।এই স্রাবের একটি ক্রমবর্ধমান প্রভাব রয়েছে এবং যদি এটি চলতে থাকে তবে তেলের গ্যাস বিশ্লেষণে আর্ক স্রাবের বৈশিষ্ট্যগুলি উপস্থিত হতে পারে।
3) কারণ নিরোধক উপাদান পরিষ্কার বা ভেজা নয়, এটি তার পৃষ্ঠ বরাবর পৃষ্ঠ স্রাব তৈরি করতে পারে।এই পরিস্থিতি প্যাড পৃষ্ঠ স্রাব বরাবর একটি টার্মিনাল সীসা আরো সাধারণ.
